液壓缸的結構形式多種多樣，其分類方法也有多種：按運動方式可分為直線往復運動式和回轉擺動式；按受液壓力作用情況可分為單作用式、雙作用式；按結構形式可分為活塞式、柱塞式、多級伸縮套筒式，齒輪齒條式等；按安裝形式可分為拉桿、耳環、底腳、鉸軸等；按壓力等級可分為16Mpa、25Mpa、31.5Mpa等。

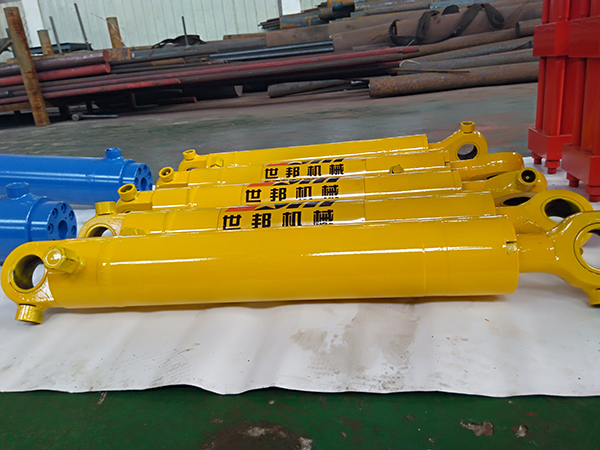

活塞式
單
活塞桿液壓缸只有一端有活塞桿。如圖所示是一種單活塞液壓缸。其兩端進出口油口A和B都可通壓力油或回油，以實現雙向運動，故稱為雙作用缸。
活塞僅能單向運動，其反方向運動需由外力來完成。但其行程一般較活塞式液壓缸大。
活塞式液壓缸可分為單桿式和雙桿式兩種結構，其固定方式由缸體固定和活塞桿固定兩種，按液壓力的作用情況有單作用式和雙作用式。在單作用式液壓缸中，壓力油只供液壓缸的一腔，靠液壓力使缸實現單方向運動，反方向運動則靠外力（如彈簧力、自重或外部載荷等）來實現；而雙作用液壓缸活塞兩個方向的運動則通過兩腔交替進油，靠液壓力的作用來完成。
如圖所示為單桿雙作用活塞式液壓缸示意圖。它只在活塞的一側設有活塞桿，因而兩腔的有效作用面積不同。在供油量相同時，不同腔進油，活塞的運動速度不同；在需克服的負載力相同時，不同腔進油，所需要的供油壓力不同，或者說在系統壓力調定后，環衛垃圾車液壓缸兩個方向運動所能克服的負載力不同。
柱塞式
（1）柱塞式液壓缸是一種單作用式液壓缸，靠液壓力只能實現一個方向的運動，柱塞回程要靠其它外力或柱塞的自重；
（2）柱塞只靠缸套支承而不與缸套接觸，這樣缸套極易加工，故適于做長行程液壓缸；
（3）工作時柱塞總受壓，因而它必須有足夠的剛度；
（4）柱塞重量往往較大，水平放置時 容易因自重而下垂，造成密封件和導向單邊磨損，故其垂直使用更有利。
伸縮式
伸縮式液壓缸具有二級或多級活塞，伸縮式液壓缸中活塞伸出的順序式從大到小，而空載縮回的順序則一般是從小到大。伸縮缸可實現較長的行程，而縮回時長度較短，結構較為緊湊。此種液壓缸常用于工程機械和農業機械上。有多個一次運動的活塞，各活塞逐次運動時，其輸出速度和輸出力均是變化的。
擺動式
擺動式液壓缸是輸出扭矩并實現往復運動的執行元件，有單葉片、雙葉片、螺旋擺動等幾種形式。葉片式式：定子塊固定在缸體上，而葉片和轉子連接在一起。根據進油方向，葉片將帶動轉子作往復擺動。螺旋擺動式又分單螺旋擺動和雙螺旋兩種，現在雙螺旋比較常用，靠兩個螺旋副降液壓缸內活塞的直線運動轉變?yōu)橹本€運動與自轉運動的復合運動，從而實現擺動運動。
